光學激光鏡片/鏡筒
聚焦鏡是激光切割機上一種常見的激光配件,激光切割機的聚焦鏡主要分為非球面聚焦鏡和球面聚焦鏡。 聚焦鏡雖然是激光切割機一個非常小的零配件,但卻是其核心部件之一,它的好壞將直...
產品詳情

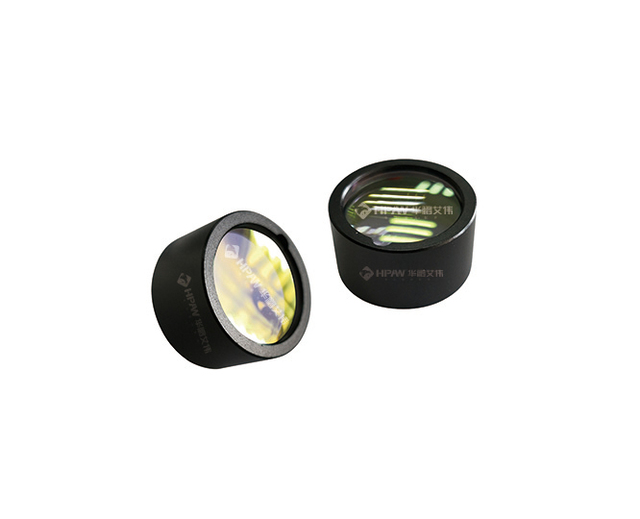

聚焦鏡是激光切割機上一種常見的激光配件,激光切割機的聚焦鏡主要分為非球面聚焦鏡和球面聚焦鏡。 聚焦鏡雖然是激光切割機一個非常小的零配件,但卻是其核心部件之一,它的好壞將直接影響到激光切割機加工的效率和質量。
非球面聚焦透鏡:用于光纖激光切割機的聚焦透鏡,基本材料為熔融石英材料,兩側均具有抗反射涂層,在非球面應用的基礎上,不會在透射中引入球面像差 且可以達到極限的衍射性能,單片非球面鏡片可以完全替代傳統的多片球面組合鏡片。
球形聚焦透鏡:光纖激光切割機中使用的聚焦透鏡,基本材料是熔融石英材料,并且在兩面都涂有防反射涂層。 為了盡可能減小球差,通常使用兩件式組合球面透鏡。
在切割過程中長時間使用原始激光切割機聚焦透鏡后,如果有凹痕,薄膜掉落,劃痕等,激光設備的切割功能將大大降低。 如果要正常執行激光切割機的功能,則需要及時更換新的聚焦鏡,那么如何正確安裝聚焦鏡呢? 激光切割機聚焦鏡的正確安裝方法:
1、將激光切割機聚焦鏡的保護膜放在您的手掌中, 鏡片凸面朝上;
2、拿起聚焦管,小心地將其放在鏡頭所在的手中,并覆蓋整個鏡頭;
3、 左右手同時順時針旋轉180度;
4、 釋放鏡頭后,使用用小鋼尺擰緊鏡頭螺母。
5、 將噴氣杯安裝在激光切割機的聚焦管上;
在安裝過程中需要注意一些事項,以下注意事項:
1、激光切割機鏡頭的凸面朝上,無法安裝 向后;
2、鏡面上不允許有污漬或指?。?/p>
3、鋼尺進入卡槽,輕輕旋轉以擰緊,鋼尺的邊緣無法接觸到鏡頭的一部分;
4、輕輕搖晃,鏡頭不會松動。
深圳市華鵬艾偉科技有限公司激光切割機聚焦鏡規格型號
激光組合聚焦鏡筒/聚焦鏡筒鏡規格 | |||
序號 | 名稱 | 規格型號 | 基本單位 |
1 | 星辰機組合聚焦鏡 | 2DΦ36F=80mm | 套 |
2 | 光纖準直鏡筒 | Φ36(外筒)F120 | 套 |
3 | 光纖準直聚焦鏡筒 | Φ36(外筒)F120-120 | 套 |
4 | 光纖準直聚焦鏡筒 | Φ36(外筒)F80-80 | 套 |
5 | 復合聚焦鏡筒 | M38*1 30F=75mm | 套 |
6 | 組合聚焦鏡筒 | LF3Φ40 F=150mm | 套 |
7 | 組合聚焦鏡筒 | LF3 Φ40 F=75mm | 套 |
8 | 組合聚焦鏡筒 | LF3Φ40 F=120mm | 套 |
9 | 組合聚焦鏡筒 | M46 F=70mm | 套 |
10 | 組合聚焦鏡筒 | M46 F=110mm | 套 |
11 | 組合聚焦鏡筒 | M46 F=150mm | 套 |
12 | 組合聚焦鏡筒 | M46 F=200mm | 套 |
13 | 組合聚焦鏡筒 | LF3 F=80mm | 套 |
14 | 組合聚焦鏡筒 | M50*0.75 F60 | 套 |
15 | 組合聚焦鏡筒 | M50*0.75 F80 | 套 |
16 | 組合聚焦鏡筒 | HP-M50 F100 1064nm | 套 |
17 | 組合聚焦鏡筒 | HP-M50 F110 1064nm-48 | 套 |
18 | 組合聚焦鏡筒 | HP-M50 F110 1064nm-40 | 套 |
19 | 組合聚焦鏡筒 | HP-M50 F120 1064nm | 套 |
20 | 組合聚焦鏡筒 | HP-M50 F180 1064nm | 套 |
21 | 組合聚焦鏡筒 | HP-M50 F150 1064nm | 套 |
22 | 組合聚焦鏡筒 | HP-M50 F150 1064nm-40 | 套 |
23 | 組合聚焦鏡筒 | HP-M50 F200 1064nm | 套 |
24 | 組合聚焦鏡筒 | LF3 F=100mm | 套 |
25 | 組合聚焦鏡筒 | LF3-M50x0.75F=55mm | 套 |
26 | 組合聚焦鏡筒 | LF3-M50x0.75F=75mm | 套 |
27 | 組合聚焦鏡筒 | M50 | 套 |
深圳市華鵬艾偉科技-專注于激光配件 |
由于激光切割機聚焦鏡規格型號眾多,以上只是部分規格,如需要更詳細的激光切割機聚焦鏡資料信息,請聯系華鵬艾偉對應銷售人員。
上一篇:YAG合束鏡

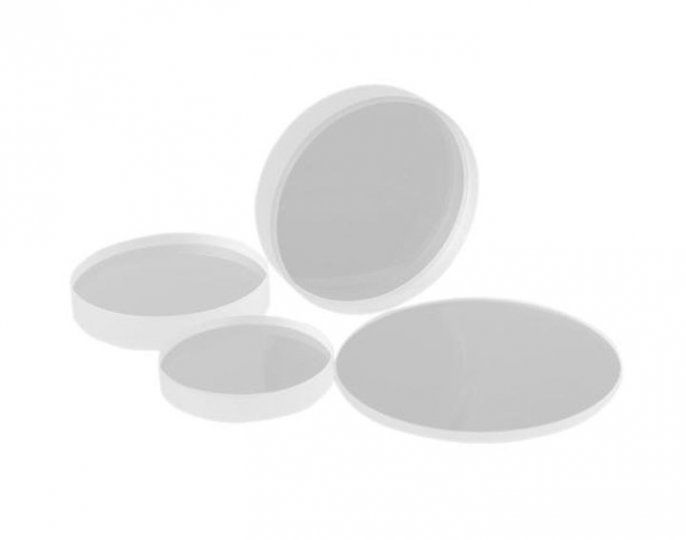

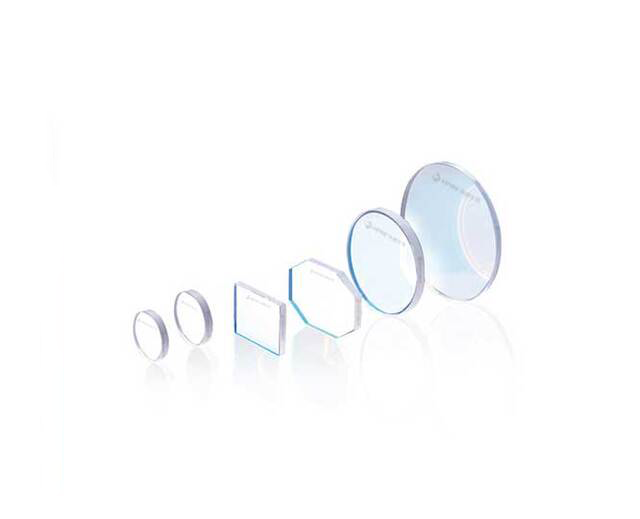

下一篇:激光保護鏡片 石英保護片(藍膜)
