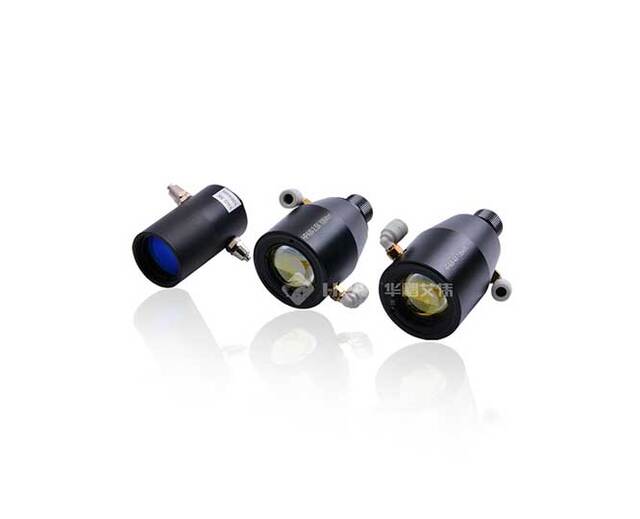

YAG激光擴束鏡筒是激光設備一種常見配件,激光擴束鏡是能夠改變激光光束直徑和發散角的透鏡組件。從激光器發出的激光束具有一定的發散角,對于激光加工來說,只有通過擴束鏡的調節使激...
產品詳情
YAG激光擴束鏡筒是激光設備一種常見配件,激光擴束鏡是能夠改變激光光束直徑和發散角的透鏡組件。從激光器發出的激光束具有一定的發散角,對于激光加工來說,只有通過擴束鏡的調節使激光光束變?yōu)闇手保ㄆ叫校┕馐?,才能利用聚焦鏡獲得細小的高功率密度光斑;
在激光測距中,必須通過擴束鏡最大限度地改善激光的準直度才能得到理想的遠距離測量效果;通過擴束鏡能改變光束直徑以便用于不同的光學儀器設備;擴束鏡配合空間濾光片使用則可以使非對稱光束分布變?yōu)閷ΨQ分布,并使光能量分布更加均勻。
擴束鏡倍數越大,得到的出射光斑越大,這樣得到的光的發散角最?。ㄒ驗閄倍的擴束鏡能把入射光的發散角壓縮為原來的X分之一)-越接近于平行光,這樣再通過場鏡聚焦出來的光斑就會更細,能量更集中,打出來的字也變形更小。但是也不是擴束鏡的倍數越大越好,因為我們還要考慮到其他方面的因素。
激光擴束鏡的作用
激光擴束鏡的作用是減小聚焦光斑,在激光打標或激光切割中,越小的光斑就可以獲得更高的能量密度。光束的直徑如果越大,光斑的尺寸就越小。而激光擴束鏡就是要完成將光束直徑變大。
與望遠鏡一樣,激光擴束鏡是無焦點光學系統Afocal Optical System。激光擴束鏡有兩個子元件組成,分別是入射元件和出射元件。經過裝配后,兩個元件的焦點重合在一起,也就是F in 和F out焦點重合。激光擴束鏡的放大率是兩個焦距的比值。
激光擴束鏡的基本類型:
激光擴束鏡主要有兩種形式或類型。由兩個正透鏡組成的開普勒形式和一個負透鏡和一個正透鏡組成的伽利略形式。
序號 | 產品名稱 | 產品規格 | 單位 |
1 | YAG擴束鏡筒 | M22-2X | 個 |
2 | YAG擴束鏡筒 | M22-3X | 個 |
3 | YAG擴束鏡筒 | M22-4X | 個 |
4 | YAG擴束鏡筒 | M22-5X | 個 |
5 | YAG擴束鏡筒 | M22-6X | 個 |
6 | YAG擴束鏡筒 | M22-8X | 個 |
7 | YAG擴束鏡筒 | M22-10X | 個 |
8 | YAG切割擴束鏡筒 | 5X M22x0.75 大型 | 個 |
9 | YAG切割擴束鏡筒 | 6X M22x0.75 大型 | 個 |
10 | YGA擴束鏡筒(直筒型) | M22*0.75-1.5X(Φ27-L40) | 個 |
11 | YAG擴束鏡筒(直筒型) | M22*0.75-2X(Φ27-L48) | 個 |
12 | YAG擴束鏡筒(直筒型) | M22*0.75-2.5X(Φ27-L48) | 個 |
13 | YAG擴束鏡筒(直筒型) | M22*0.75-3X(Φ27-L68) | 個 |
14 | YAG擴束鏡筒(直筒型) | M22*0.75-4X(Φ27-L76) | 個 |
16 | YAG擴束鏡筒(直筒型) | M22*0.75-5X(Φ27-L72) | 個 |
17 | YAG擴束鏡筒(直筒型) | M22*0.75-10X(Φ27-L70) | 個 |
18 | YAG擴束鏡筒(直筒型無牙) | Φ30*72-4.6X | 個 |
19 | YAG擴束鏡筒(直筒型) | M22*0.75-8X(Φ27-L70) | 套 |
20 | YAG擴束鏡筒(直筒型) | M22*0.75-6X(Φ27-L74) | 個 |
21 | YAG B型擴束鏡-直筒 | M26*0.75-3X | 個 |
22 | YAG B型擴束鏡-直筒 | M26*0.75-4X | 個 |
23 | YAG B型擴束鏡-直筒 | M26*0.75-8X | 個 |
由于YAG激光擴束鏡筒規格型號眾多,以上只是部分規格,如需要更詳細的YAG激光擴束鏡筒資料信息,請聯系華鵬艾偉對應銷售人員。
