激光打標機配件擴束鏡、振鏡、場鏡之間有什么關系?

發布時間:2021-11-02 15:15 人氣:

激光打標機光路系統中有擴束鏡、振鏡、場鏡等重要的光學器件,他們之間存在怎樣的一種關系和匹配中需要注意的問題,下面就帶大家了解一下:

擴束鏡

擴束鏡:擴束鏡就是把激光光束擴大的一個光學器件。激光的束腰半徑與發散角的乘積是一個定值。一束激光經過一個X倍的擴束鏡,其束腰半徑增大X倍,但是光束的發散角縮小為原來的1/X。發散角小的激光光束,經過同樣規格的聚焦鏡,得到的聚焦點會更小。致于擴束鏡的作用,有以下幾點:

第一:使聚焦效果更好,得到更小的聚焦光斑。倍數越大的擴束鏡出來的光經聚焦鏡聚焦的效果更好。

第二:使能量均勻分散,使到達振鏡片或者反射鏡的能量密度降低,使振鏡片或者45度反射鏡片更耐用。

第三:放大光束,這個主要是體現在激光表演系統中,雖然我們?cè)诠I(yè)加工系統中,每次都放大光束,但是我們的目的不只是放大光束而是前兩個目的,而激光表演系統中用擴束鏡的目的就是放大光束。

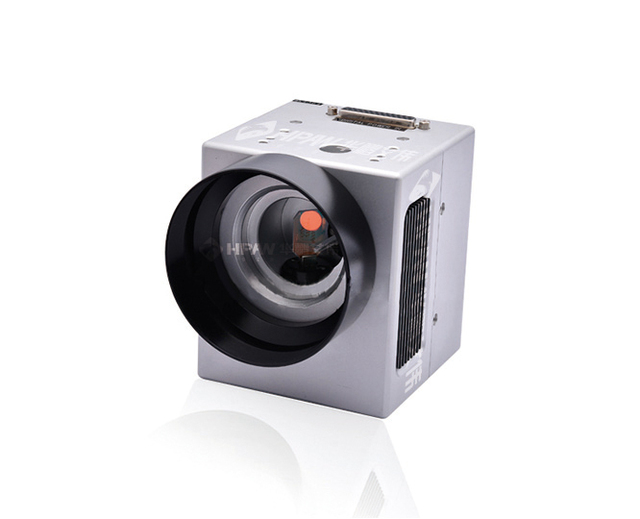

激光振鏡

振鏡:振鏡說到底就是兩個電流表+指針綁XY鏡片,而我們說的振鏡光斑數(10光斑 12光斑 20光斑等)就是說這個振鏡片的面積能夠反射多大的光束。振鏡鏡片越小,所能反射的光束就越?。徽耒R鏡片越大,所能反射的光束就越大。但是我們要注意,振鏡的鏡片越大,那么振鏡鏡片的重量就越大,重量越大的東西運動的時候,慣性就越大,慣性越大必然導致我們振鏡的速度就快不起來。為什么選大振鏡片?是因?yàn)闉榱说玫桨l(fā)散角更小的光束,就會使用大倍數擴束鏡,而使用大倍數擴束鏡,那么必然會出來大光束,大光束就一定要相應的振鏡片來反射。但線條精細度和打標速度是一個矛盾體,我們只能根據需要去取舍,不能兩者都求最好。

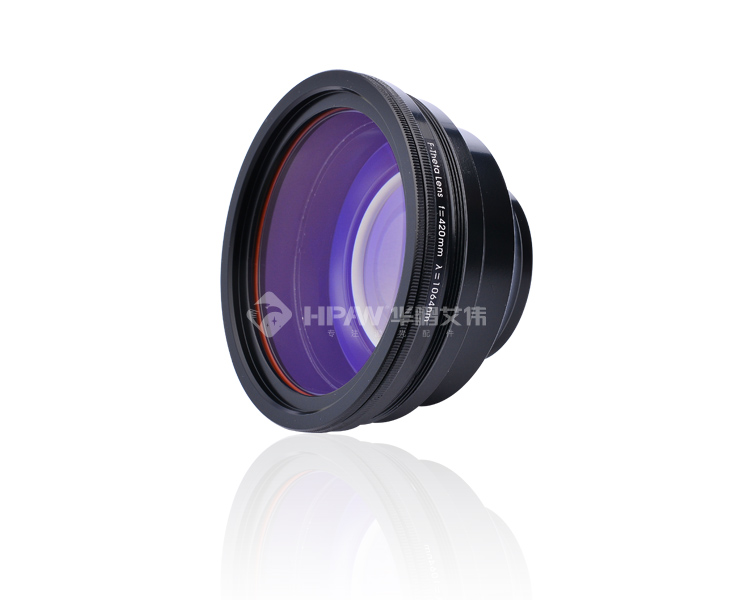

打標場鏡

場鏡:說得簡單點就是一個聚焦鏡,說得復雜點就是在其焦距位置一個規定的平面。
