脈沖氙燈/晶體棒
Nd:YAG晶體是綜合性能最為優異的激光晶體。激光波長1064nm,廣泛用于軍事、工業和醫療等行業。無核心、無散射、無位錯Nd:YAG激光棒,具體外形尺寸和摻雜濃度可根據客戶要求定制。...
產品詳情

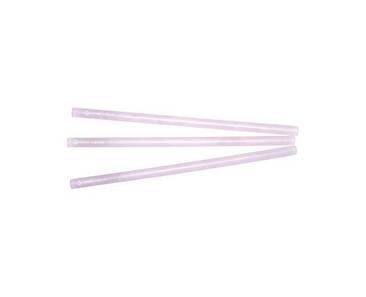

Nd:YAG晶體是綜合性能最為優異的激光晶體。激光波長1064nm,廣泛用于軍事、工業和醫療等行業。“無核心”、“無散射”、“無位錯”Nd:YAG激光棒,具體外形尺寸和摻雜濃度可根據客戶要求定制。Nd:yag晶體棒應該是用于激光器,其中Nd的濃度自然影響激光器的性能,如激光強度、能量利用率等等,所以覺得應該根據激光器的設計要求來確定相應的摻雜濃度。
Nd:YAG晶體
摻釹釔鋁石榴石(Nd:YAG )是最早和最著名、應用最廣泛的激光晶體。由于它的很多基本性能優異,故Nd:YAG仍常被應用于近遠紅外固態激光及其倍頻,三倍頻中,還可以用于二極管泵浦全固態微小型激光器中, 得到的紅、綠、藍色高質量的連續激光輸出,比Nd:YVO4效率更高、更易實現;
Nd:YAG也大量用于軍事、科研、醫療及工業激光器中, 如各種規格的測距儀,光電對抗設備系統,高性能激光儀器,激光治療儀、美容儀,激光打標機、打孔機等激光加工機械中。在需要高功率、高能量、Q開關和鎖模超短脈沖激光等場合,Nd:YAG更是首選的激光工作物質。
YAG晶體主要優點:
光學性能,機械性能好
化學性能穩定
可產生946nm,1064nm,1319nm多種波長
高功率輸出可達KW級
熱傳導性和抗熱沖擊特性好
適用于多種工作方式(連續,脈沖,Q -開關,鎖模)
nd:yag晶體的規格品質:
nd摻雜濃度 |
0.5─1.2 atm % |
定向 |
<111> ±5° |
平面度 |
<λ/10 @ 632.8 nm |
平行度 |
≤10" |
垂直度 |
≤5 ′ |
表面光潔度 |
10/5 scratch / digper mil-o-13830a |
光學質量 |
干涉條紋:≤ 0. 125 /inch 消光比:ф3-ф6.35 ≥ 28db ф7-ф10 ≥ 25db |
尺寸 |
棒: ф(3~10)mm×(30~180)mm (l) 板條: (3~12)mm×(6~24)mm×(60~180)mm (l) 按照客戶要求 |
尺寸公差 |
直徑:+0/-0.05mm 長度: ±0.5mm 倒角:<0.1 mm @ 45º |
增透膜 |
≤ 0.2% (@1064nm) |
高反膜 |
>99.8%@1064nm and r<5%@808nm |
其它高反膜 |
such as hr @ 1064/532 nm, hr @ 946nm, hr@ 1319 nm,其它波段同樣適用。 |
激光損傷閾值 |
> 500mw/cm2 |
激光特性 |
長脈沖點效率: 3.3% (燈泵、20j輸入),長脈沖斜效率: 4.2% |
nd:yag晶體的性質:
化學式 |
y3al5o12 |
晶體結構 |
cubic |
點陣參數 |
12.01å |
熔點 |
1970°c |
密度 |
4.5g/cm3 |
反射率 |
1.82 |
熱膨脹系數 |
7.8x10-6/k <111>,0 - 250oc |
導熱性 |
14w/m/k, 20°c |
莫氏硬度 |
8.5 |
受激發射橫截面 |
2.8x10-19cm-2 |
損失系數 |
0.003 cm-1@ 1064nm |
行寬 |
0.6 nm |
輻射壽命 |
550 ms |
YAG激光晶體棒/激光晶體棒規格型號NCR / DJ / ZP | |||||
---|---|---|---|---|---|
序號 | 代碼 | 名稱 | 規格型號 | 基本單位 | 備注 |
1 | 3.1.00010 | YAG晶體棒 | Φ3*120mm | 支 | NCR / DJ / ZP |
2 | 3.1.00011 | YAG晶體棒 | Φ3*130mm | 支 | NCR / DJ / ZP |
3 | 3.1.000110 | YAG晶體棒 | Φ3*140mm | 支 | NCR / DJ / ZP |
4 | 3.1.00020 | YAG晶體棒 | Φ4*130mm | 支 | NCR / DJ / ZP |
5 | 3.1.00021 | YAG晶體棒 | Φ4*145mm | 支 | NCR / DJ / ZP |
6 | 3.1.00022 | YAG晶體棒 | Φ4*120mm | 支 | NCR / DJ / ZP |
7 | 3.1.00023 | YAG晶體棒 | Φ4*140mm | 支 | NCR / DJ / ZP |
8 | 3.1.000310 | YAG晶體棒 | Φ5*120mm | 支 | NCR / DJ / ZP |
9 | 3.1.00032 | YAG晶體棒 | Φ5*150mm | 支 | NCR / DJ / ZP |
10 | 3.1.00033 | YAG晶體棒 | Φ5*110mm | 支 | NCR / DJ / ZP |
11 | 3.1.0004 | YAG晶體棒 | Φ6*130mm | 支 | NCR / DJ / ZP |
12 | 3.1.00041 | YAG晶體棒 | Φ6*145mm | 支 | NCR / DJ / ZP |
13 | 3.1.00042 | YAG晶體棒 | Φ6*185mm | 支 | NCR / DJ / ZP |
14 | 3.1.00044 | YAG晶體棒 | Φ6*120mm | 支 | NCR / DJ / ZP |
15 | 3.1.00045 | YAG晶體棒 | Φ6*152mm | 支 | NCR / DJ / ZP |
16 | 3.1.00046 | YAG晶體棒 | Φ6*150mm | 支 | NCR / DJ / ZP |
17 | 3.1.00060 | YAG晶體棒 | Φ6*165mm | 支 | NCR / DJ / ZP |
18 | 3.1.00047 | 進口晶體 | Φ6.35*105mm | 支 | NCR / DJ / ZP |
19 | 3.1.00048 | 進口晶體 | Φ6.35*130mm | 支 | NCR / DJ / ZP |
20 | 3.1.00049 | YAG晶體棒 | Φ7*110mm | 支 | NCR / DJ / ZP |
21 | 3.1.0005 | YAG晶體棒 | Φ7*145mm | 支 | NCR / DJ / ZP |
22 | 3.1.0006 | YAG晶體棒 | Φ7*155mm | 個 | NCR / DJ / ZP |
23 | 3.1.0007 | YAG晶體棒 | Φ7*130mm | 支 | NCR / DJ / ZP |
24 | 3.1.00070 | YAG晶體棒 | Φ7*120mm | 支 | NCR / DJ / ZP |
25 | 3.1.00071 | YAG晶體棒 | Φ7*135mm | 支 | NCR / DJ / ZP |
26 | 3.1.00072 | YAG晶體棒 | Φ7*185mm | 支 | NCR / DJ / ZP |
27 | 3.1.00073 | YAG晶體棒 | Φ7*150mm | 支 | NCR / DJ / ZP |
28 | 3.1.00074 | YAG晶體棒 | Φ7*165mm | 支 | NCR / DJ / ZP |
29 | 3.1.00075 | ND:YAG晶體棒 | Φ7*145mmDJ | 支 | NCR / DJ / ZP |
30 | 3.1.00076 | YAG晶體棒 | Φ7*195mm | 支 | NCR / DJ / ZP |
31 | 3.1.0008 | YAG晶體棒 | Φ8*195mm | 支 | NCR / DJ / ZP |
32 | 3.1.00080 | ND:YAG晶體棒 | D7*145mmNCR | 支 | NCR / DJ / ZP |
33 | 3.1.00082 | YAG晶體棒 | Φ8*152mm | 支 | NCR / DJ / ZP |
34 | 3.1.00083 | YAG晶體棒 | Φ8*160mm | 支 | NCR / DJ / ZP |
35 | 3.1.0009 | YAG晶體棒 | Φ8*185mm | 支 | NCR / DJ / ZP |
36 | 3.1.00091 | YAG晶體棒 | Φ8*165mm | 支 | NCR / DJ / ZP |
37 | 3.1.0010 | YAG晶體棒 | Φ8*145mm | 支 | NCR / DJ / ZP |
38 | 3.1.0011 | YAG晶體棒 | Φ8*155mm | 支 | NCR / DJ / ZP |
39 | 3.1.0012 | YAG晶體棒 | Φ8*135mm | 支 | NCR / DJ / ZP |
40 | 3.1.0022 | YAG晶體棒 | Φ3*93mm | 支 | NCR / DJ / ZP |
41 | 3.1.0023 | YAG晶體棒 | Φ5*106mm | 支 | NCR / DJ / ZP |
42 | 3.1.0024 | YAG晶體棒 | Φ5*125mm | 支 | NCR / DJ / ZP |
43 | 3.1.0029 | YAG晶體棒 | Φ7*71mm | 支 | NCR / DJ / ZP |
44 | 3.1.0032 | YAG晶體棒 | Φ8*120mm | 支 | NCR / DJ / ZP |
45 | 3.1.0034 | YAG晶體棒 | Φ8*127mm | 支 | NCR / DJ / ZP |
46 | 3.1.0041 | YAG晶體棒 | Φ3*108mm | 支 | NCR / DJ / ZP |
47 | 3.1.0049 | YAG晶體棒 | Φ8*140mm | 支 | NCR / DJ / ZP |
48 | 3.1.0052 | YAG晶體棒 | Φ8*87mm | 支 | NCR / DJ / ZP |
49 | 3.1.0060 | YAG晶體棒 | Φ3*67mm | 支 | NCR / DJ / ZP |
50 | 3.1.0061 | YAG晶體-螺紋棒 | Φ8*185mm | 支 | NCR / DJ / ZP |
深圳市華鵬艾偉科技-專注于激光配件 |

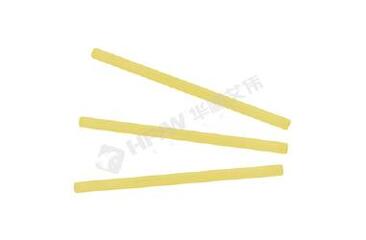

由于YAG晶體棒粉棒黃棒規格型號眾多,以上只是部分規格,如需要更詳細的YAG晶體棒粉棒黃棒資料信息,請聯系華鵬艾偉對應銷售人員。
