場鏡的分類、原理作用及場鏡的選購！

發布時間：2024-10-30 10:14 人氣：

激光場鏡場鏡的分類、原理作用及激光場鏡場鏡的選購！簡單來說工作在物鏡焦面附近的透鏡稱為場鏡。人們也稱之為：F-Theta場鏡，f-θ場鏡，激光掃描聚焦鏡，平場聚焦鏡。它是在不改變光學系統光學特性的前提下，改變成像光束位置。場鏡經常被應用1064nm、10.6微米、532nm和355nm的光學系統中，工作在物鏡焦平面附近，可以有效減小探測器尺寸的透鏡，被稱為場鏡。激光場鏡按功能分，一般可分為平場鏡和遠心場鏡，由于遠心透鏡的成本和費用很高，在工業應用的激光打標機中主要使用F-theta透鏡。在沒有變形的情況下，聚焦點的位置取決于透鏡的焦距以及偏轉角的切線，聚焦點的位置僅取決于焦距和偏轉角，這樣就簡化了焦點定位的計算方法。

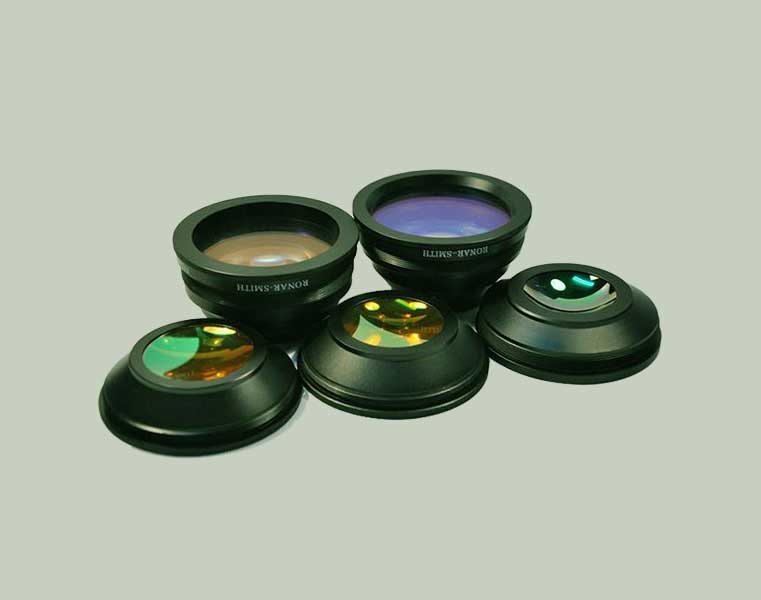

激光場鏡的分類、原理作用及場鏡的選購！

選購場鏡，主要考慮的技術參數是工作波長、入射光瞳、掃描范圍和聚焦光斑直徑。

工作波長：主要是看激光器的波長，場鏡是在給定的激光波長鍍膜的。如果不在給定的波長范圍內用場鏡，場鏡會被激光燒壞的。

入射光瞳：如使用的是單片鏡，反射鏡置于入射光瞳的地方，最大可用光束的直徑等于入射光瞳的直徑。

掃描范圍：場鏡能掃描到的范圍越大，當然越受使用者的歡迎。但是如果增加掃描范圍，聚焦光點變大，失真度也要加大。另外加大掃描范圍，場鏡焦距和工作距也要加大。工作距離的加長，必然導致激光能量的損耗。還有聚焦后的光斑直徑跟焦距成正比，這意味著加大掃描范圍，聚焦光斑直徑跟著加大，光斑聚得不夠細，激光的功率密度下降非?？欤üβ拭芏雀獍咧睆降?次方成反比），不利于加工。所以使用者要根據不同的加工面積選用最適合的場鏡，或者備用幾個不同掃描范圍的場鏡。

聚焦光斑直徑：對于入射激光束直徑D、場鏡焦距F和光束質量因子Q的掃描系統，聚焦光斑直徑d = 13.5QF/D (mm)。所以用擴束鏡可以得到更小的聚焦光斑。
