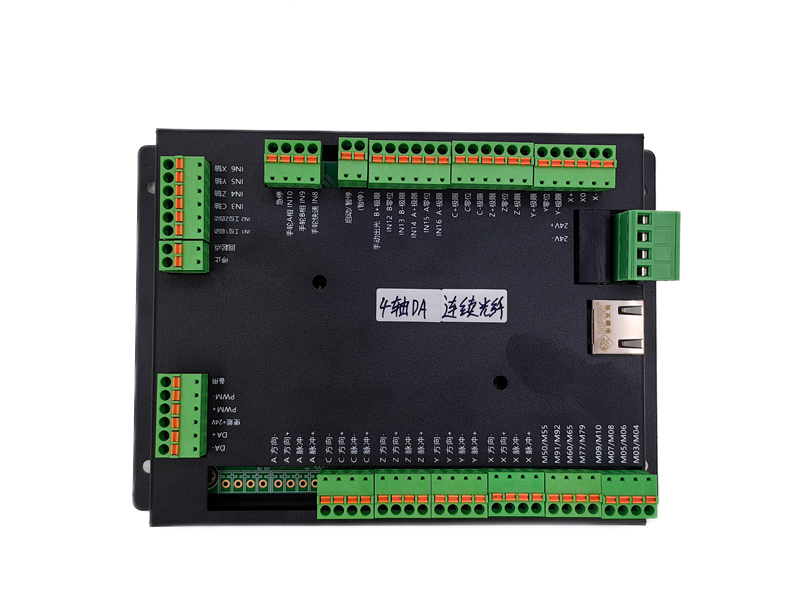

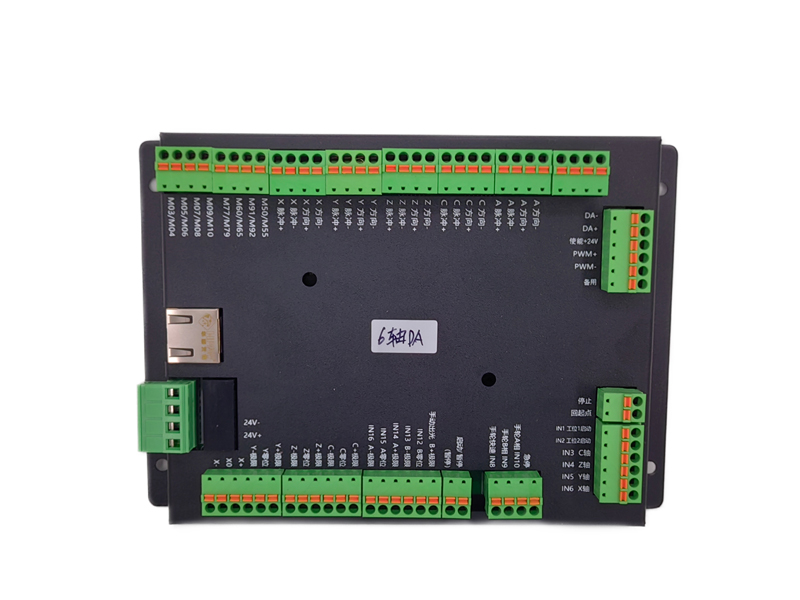

CNC2000運動控制卡網卡(4軸/6軸)

深圳市華鵬艾偉科技CNC2000運動控制卡數控系統軟件基于Windows,采用DSP技術開發,硬件采用PCI接口,具有4軸聯動功能。已在多個廠家生產的焊接機、切割機雕刻機配套應用,系統成熟。……

產品詳情

深圳市華鵬艾偉科技CNC2000運動控制卡數控系統軟件基于Windows,采用DSP技術開發,硬件采用PCI接口,具有4軸聯動功能。已在多個廠家生產的焊接機、切割機雕刻機配套應用,系統成熟。

與其他數控系統相比,華鵬艾偉的CNC2000運動控制卡系統主要有以下優點:

系統具有自動編程功能和加工軌跡自動優化功能。其他系統都沒有加工軌跡自動優化功能。

系統采用DSP技術,可在任意Windows系統下運行。有的系統只能在Win98下運行。采用電腦控制,操作方便;速度比原PLC控制快、操作、編程方便。通過X、Y、Z三軸另加一根旋轉軸聯動,實現四軸聯動焊接或切割。

價格便宜:數控系統與運動控制一起。

系統主要功能:

聯動軸數:4軸4聯動程序校驗功能MDI功能/增量編程(G90、G91)英制、公制、脈沖數編程(G20、G21、G22)鏡像功能(G24、G25)縮放功能(G50、G51)自動、點動、步進、手搖、回零功能快速定位(G00)、直線插補(G01)圓弧插補(G02、G03)暫停(G04)、螺紋功能(G33)設置/返回電器原點(G29、G30)反向間隙補償、光斑半徑補償(G40、G41、G42)坐標旋轉功能(G68、G69)子程序調用靜態/動態仿真自動加減速控制空載步進頻率:200000Hz

AutoCAD圖形文件轉換功能(PLT文件、DXF文件)

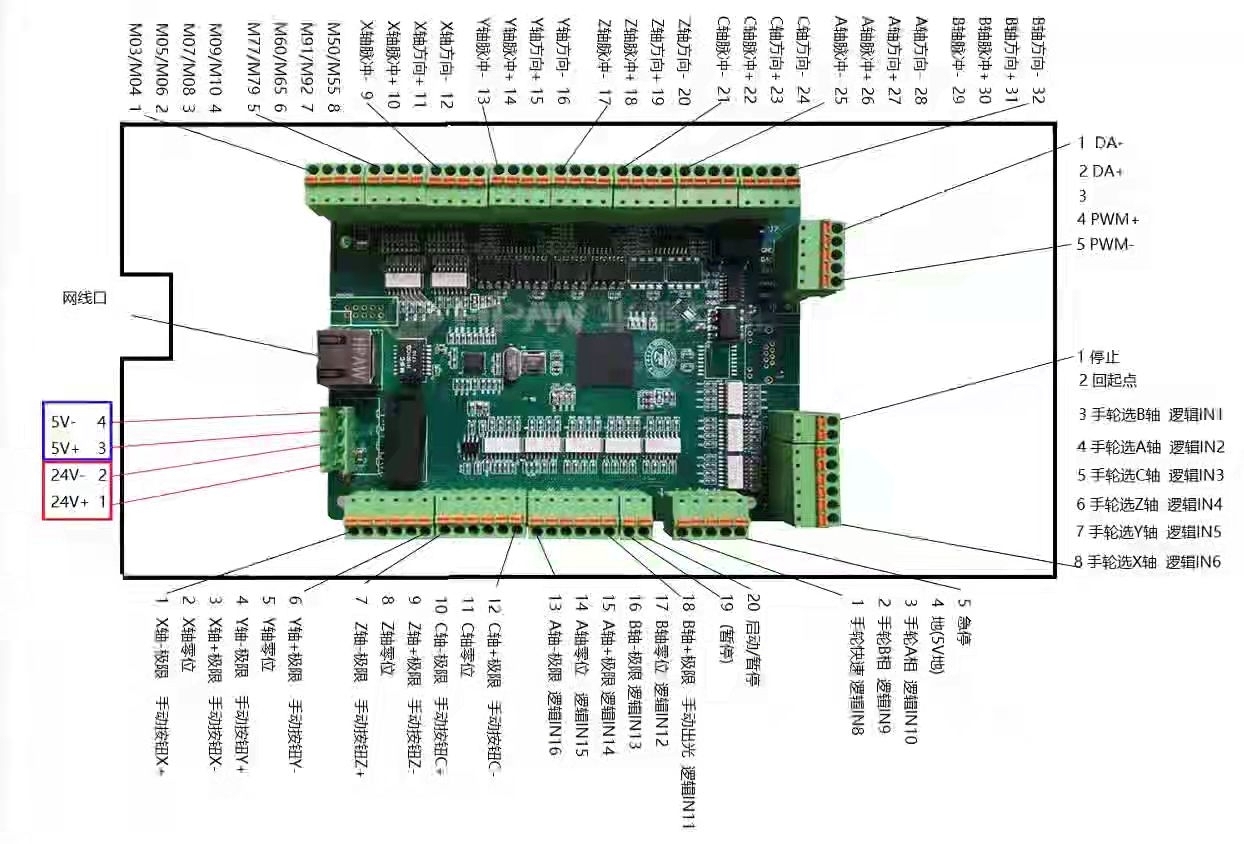

CNC2000 AD網卡接線圖

CNC2000 數控系統軟件安裝與操作簡介

1 軟件可在任意Windows系統(WinXp  Win2000  Win98  Win'me  Win95)下運行。

2 安裝硬件:將運動控制卡垂直插入計算機PCI插槽中。啟動計算機機后,出現“找到新硬件  PCI_card”對話框,然后按“下一步”,直到“完成”。

  (注:個別國產工控機主板不支持CNC2000PCI卡。所有通用計算機和進口工控機全支持。)

3 軟件安裝:可運行setup安裝程序。也可直接將bin目錄copy到硬盤上。

  (注:copy后,有時數據文件的屬性會變?yōu)?ldquo;只讀文件”,應將只讀屬性去掉。)

4 進入軟件:點擊執行文件cnc2000.exe (或創建快捷方式)。

5 編程與運行:采用國際標準G代碼編程。在“文件”菜單下點擊“新建”, 開始編寫一個新程序,編完后應該保存程序(可按F2鍵保存)。按“運行”后,彈出“運行對話框”。按上、下、左、右鍵頭手動移動工作臺;按“開始”自動運行。

6 激光劃片:選“圖形與轉換”菜單下的“劃片編程”,自動編劃片程序。

7 自動編程:選“圖形與轉換”菜單下的“自動編程”進入圖形編程與dxf文件轉換功能。 按工具欄上“打開.dxf”文件,進行CorelDRAW或AutoCAD畫的dxf文件轉換。按工具欄上“保存.n”文件,自動轉換為數控程序。 保存后自動返回到CNC2000。

8 外部接口:輸出為集電極開路,將輸出端口對I/O地接通/斷開。極限、零位開關輸入為“低電平有效”(對24V地)。

9 參數設置口令為:2000

高級應用技巧:

1 “刀具半徑補償”:由dxf圖形文件轉換后,可采用“按尺寸縮放所有圖形”功能將所有外輪廓擴大1個半徑值,將所有內孔縮小1個半徑值。注:外輪廓用順時針方向,內孔用逆時針方向。

2 “勻速走軌跡”:用G64、G60功能實現勻速走軌跡。G64表示勻速開始,G60表示勻速結束。注:勻速走軌跡要求相鄰2直線的夾角接近180度,否則要求加圓弧過渡。

3 回零時直接回到加工起點:在參數設置中設置x、y零位偏置,則回零時,工作臺先找機械零點,然后直接回到所設置偏置點。

4 延時設置,有些M指令需要一定延時,可在延時設置中統一設置,從而可以簡化程序,不需再寫“G04 T延時”代碼。

5 加工順序:如在切割中,需要現切內孔、后切外輪廓,由dxf圖形文件轉換后,用“恢復零件”功能將所有“輪廓”恢復為單個零件,再用手動“重排序”或“自動排序”功能改變加工順序。

6 軟件有中文界面和英文界面。在\Sconfig\language.lib文件中設置:設置CHINESE為中文界面;設置 ENGLISH 為英文界面。

以上只是CNC2000運動控制卡網卡(4軸/6軸)簡單介紹,如需要更詳細的CNC2000運動控制卡網卡(4軸/6軸)資料信息,請聯系華鵬艾偉對應銷售人員。
