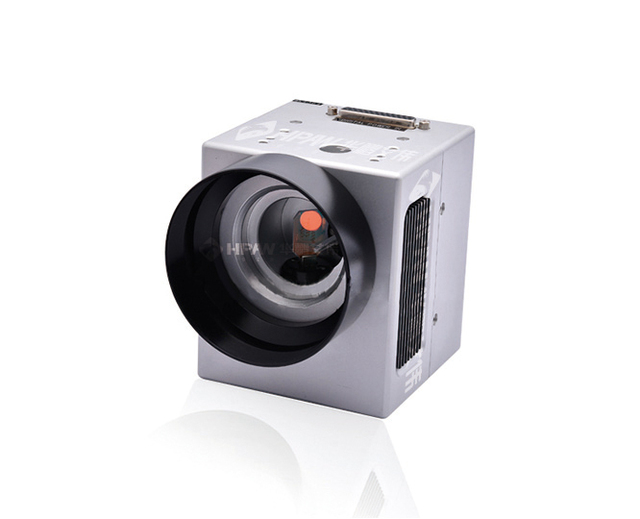

光纖激光振鏡是光纖激光打標機、光纖激光焊接機必備配件，華鵬艾偉提供的光纖激光振鏡規格為：HPAW-10GB-1064nm，即10光斑，波長為1064的高速振鏡，激光振鏡也稱為激光掃描頭，由X-Y光學掃描頭，電子驅動放大器和光學反射鏡組成。 由計算機控制器提供的信號通過驅動放大器電路驅動光學掃描頭，從而控制激光束在X-Y平面中的偏轉。 在激光演示系統中，光學掃描波形是矢量掃描，并且系統的掃描速度決定了激光圖案的穩定性。 近年來，人們已經開發出了每秒掃描45,000點的高速掃描儀，因此他們可以演示復雜的激光動畫。

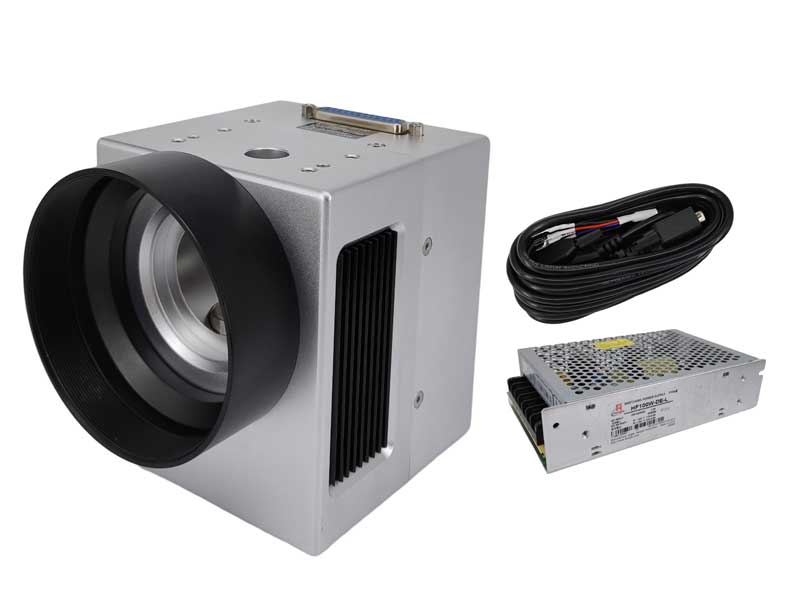

數字振鏡(雙紅光) HPF1016-1064nm


數字振鏡 HP-8910D-1064nm


數字振鏡 HP-9110D-1064nm

光纖激光打標機掃描激光振鏡是什么：

高速掃描激光振鏡系統是一種專門為光學掃描應用而設計的高性能旋轉電機。電機部分采用一種高精度的位置傳感器。主要應用于對光束的快速精準定位。高速激光振鏡是多年的工業激光振鏡掃描系統開發和生產經驗的結晶。

針對鏡片負載而專門設計的電機能夠到達最理想的掃描性能。對軸承部分采用特殊處理，能夠勝任長期的不間斷運行。對軸承的特殊設計能夠使系統達到最高的動態性能和諧振特性。國際領先的數字控制方式能夠有效的避免工作環境中的各種電磁干擾，先進的控制算法能夠確保系統具有更快的響應速度。

高速掃描激光振鏡所采用的光電傳感器具有高分辨率和非常好的重復精度以及非常小的漂移量。電機具有加熱裝置及溫度傳感器，在環境波動的情況下仍能夠穩定的工作。

高速掃描激光振鏡能夠保證長期的穩定運行。

激光打標機激光振鏡的原理：

激光振鏡的原理是：輸入一個位置信號，擺動電機（激光振鏡）就會按一定電壓與角度的轉換比例擺動一定角度。整個過程采用閉環反饋控制，由位置傳感器、誤差放大器、功率放大器、位置區分器、電流積分器等五大控制電路共同作用。

而數字激光振鏡的原理則是在模擬激光振鏡的原理上將模擬信號轉換成數字信號。掃描激光振鏡是打標機的核心部件，打標機的性能主要取決于掃描激光振鏡的性能。

當前國內使用的激光振鏡都屬于模擬激光振鏡，實現主要還是使用模擬器件，因為模擬器件容易受到周圍環境的電磁輻射干擾，所以在使用過程中會出現有散點，線條彎曲，填充具有不規則底紋等現象。且國內模擬激光振鏡速度相比國外都比較慢其小步長階躍響應時間都在300um以上。數字激光振鏡使用數字信號進行運算來控制電機，能夠有效抑制環境干擾，即使工作環境電磁干擾嚴重，也可以正常使用。
