CO2場鏡10600nm-10光斑打標場鏡

CO2激光場鏡指的是波長為10.6微米的激光場鏡。其他的激光場鏡有:YAG場鏡是指波長1064nm的場鏡、綠光場鏡指波長532nm場鏡、紫外場鏡指波長355nm的場鏡等;激光場鏡按照設計理念分為f……

產品詳情

CO2激光場鏡是適用于CO2激光器的F-theta掃描場鏡,材料為進口硒化鋅,主要應用波段10.6μm。用于CO2激光的F-Theta掃描鏡頭通常用于激光雕刻,切割和標記系統中的檢流計掃描鏡配合使用。它被命名為F-theta的原因是由于徑向圖像高度等于鏡頭的焦距乘以主光線在物體空間中的角度。因此,從圖像高度,可以在每個感興趣的場處計算圖像的失真。通常,該透鏡的F-θ畸變保持小于1%,以便在像平面上的平場上產生精確的光斑。

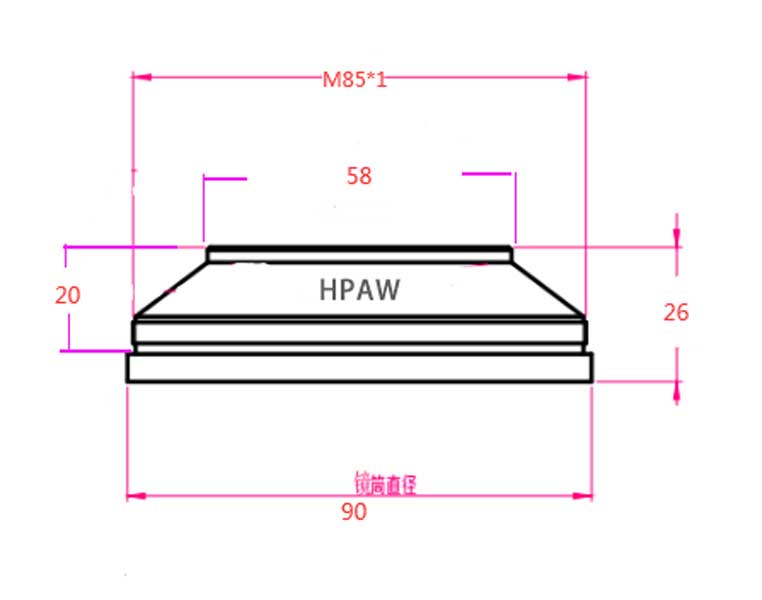

CO2激光場鏡10.6um圖示

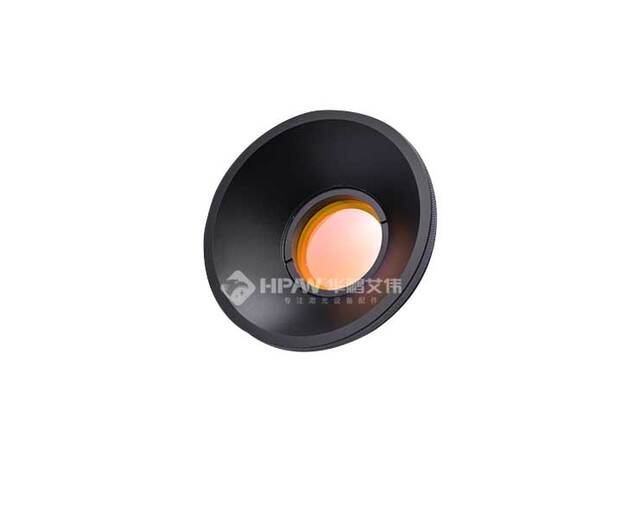

10.6um激光場鏡圖示

CO2激光掃描透鏡單片式平場掃描透鏡設計應用于利用振鏡進行掃描的二氧化碳激光掃描系統,其廣泛的用在激光鉆孔打標等領域。

場鏡的主要技術參數有:工作波長、入射光瞳、掃描范圍 和聚焦光斑直徑。

工作波長:主要看激光器的波長,場鏡的鏡片是在給定的激光波長鍍膜。如果不在給定的波長范圍內使用場鏡,場鏡可能會被激光燒壞或所需要的激光透過率很低。

入射光瞳:也叫最大入射光斑。如使用的是單片鏡,反射鏡置于入射光瞳的地方,最大可用光束的直徑等于入射光瞳的直徑。入射光瞳越大,通過聚焦鏡聚焦出來的聚焦光斑直徑越小,所以在要求打標特別精細的場合,我們會考慮使用入射光瞳大一些的場鏡,如精細打標和振鏡式焊接。

掃描范圍:場鏡能掃描到的范圍越大,當然越受使用者的歡迎。但是如果增加掃描范圍,聚焦光點變大,失真度也要加大。另外加大掃描范圍,場鏡焦距和工作距也要加大。工作距離的加長,必然導致激光能量的損耗。還有聚焦后的光斑直徑跟焦距成正比,這意味著加大掃描范圍,聚焦光斑直徑跟著加大,光斑聚得不夠細,激光的功率密度下降非??欤üβ拭芏雀獍咧睆降?次方成反比),不利于加工。所以使用者要根據不同的加工面積選用最適合的場鏡,或者備用幾個不同掃描范圍的場鏡。

焦距:跟工作距離有一定關系,但是不等于工作距離。 聚焦光斑直徑:對于入射激光束直徑D、場鏡焦距F和光束質量因子Q的掃描系統,聚焦光斑直徑d = 13.5QF/D (mm)。所以用擴束鏡可以得到更小的聚焦光斑。

華鵬艾偉CO2 F-Theta lens場鏡規格型號

商品編碼 商品名稱 規格型號 計量單位
D7.001 CO2場鏡 50*50 F=63mm-38.1
D7.002 CO2場鏡 70*70 F=100mm-38.1
D7.003 CO2場鏡 90*90 F=120mm-38.1
D7.004 CO2場鏡 110*110F=160mm-45
D7.005 CO2場鏡 140*140 F=210mm-48
D7.006 CO2場鏡 175*175 F=254mm-48
D7.007 CO2場鏡 200*200 F=290mm-48
D7.008 CO2場鏡 250*250 F=380mm-48
D7.009 CO2場鏡 300*300 F=420mm-48
D7.010 CO2場鏡 400*400 F=600mm-48
D7.013 CO2場鏡 SL1-10.6-110-150Z-LP

進口CO2場鏡規格型號

商品編碼 商品名稱 規格型號 計量單位
D8.001 進口CO2場鏡 70*70 F=100mm-38.1
D8.002 進口CO2場鏡 110*110 F=160mm-48
D8.003 進口CO2場鏡 140*140 F=210mm-48
D8.004 進口CO2場鏡 175*175 F=254mm-48
D8.005 進口CO2場鏡 200*200 F=290mm-48
D8.006 進口CO2場鏡 300*300 F=420mm-48
D8.007 進口CO2場鏡 400*400 F=592mm-48 CVD硒化鋅
D8.008 進口CO2場鏡 500*500 F=692mm-48 CVD硒化鋅
D8.009 進口CO2場鏡 600*600 F=805mm-48 CVD硒化鋅

以上只是CO2激光場鏡F-theta掃描頭10光斑簡單介紹,如需要更詳細的CO2激光場鏡F-theta掃描頭10光斑資料信息,請聯系華鵬艾偉對應銷售人員。
