光纖場鏡1064nm-10光斑 K9打標場鏡

YAG激光場鏡應用很廣泛,激光場鏡是激光打標機、焊接機等激光設備的核心配件,激光場鏡又叫F-Theta場鏡,f-θ場鏡,其作用是提高邊緣光束入射到探測器的能力,技術參數是工作波長、入射光……

產品詳情

YAG激光場鏡應用很廣泛,激光場鏡是激光打標機、焊接機等激光設備的核心配件,激光場鏡又叫F-Theta場鏡,f-θ場鏡,其作用是提高邊緣光束入射到探測器的能力,技術參數是工作波長、入射光瞳,激光場鏡按照設計理念分為f-theta透鏡和遠心透鏡,因為遠心透鏡成本很高,在工業系統中主要適應的是f-theta透鏡。

深圳市華鵬艾偉科技有限公司生產和銷售的激光場鏡有YAG激光場鏡、二氧化碳場鏡、綠光場鏡、紫外場鏡等。按材質,有石英材質的激光場鏡和k9玻璃材質的激光場鏡,石英系列場鏡擁有更高的激光損傷閾值,可以承受高功率激光,并具備更好的熱穩定性,減少熱焦點偏移。

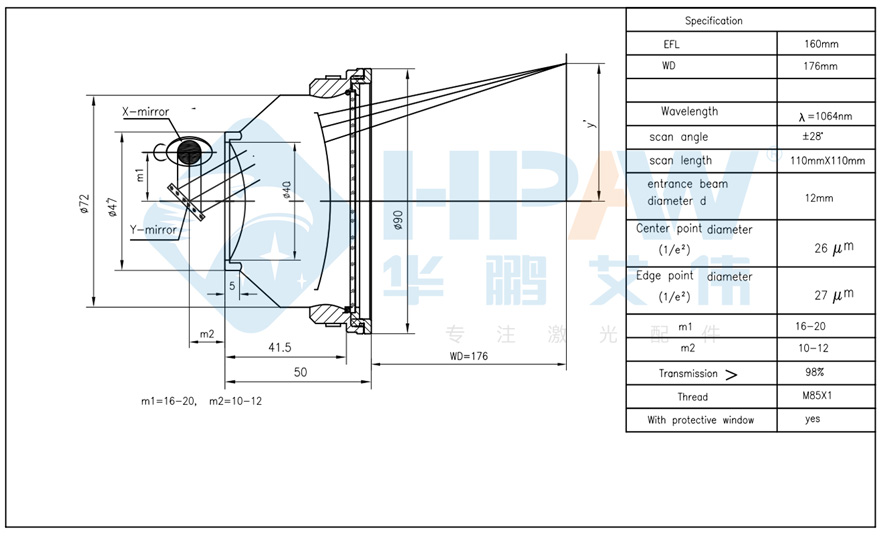

光纖場鏡1064nm-10光斑圖紙

光纖場鏡1064nm-10光斑圖紙

場鏡的主要技術參數有:工作波長、入射光瞳、掃描范圍 和聚焦光斑直徑。

工作波長:主要看激光器的波長,場鏡的鏡片是在給定的激光波長鍍膜。如果不在給定的波長范圍內使用場鏡,場鏡可能會被激光燒壞或所需要的激光透過率很低。

入射光瞳:也叫最大入射光斑。如使用的是單片鏡,反射鏡置于入射光瞳的地方,最大可用光束的直徑等于入射光瞳的直徑。入射光瞳越大,通過聚焦鏡聚焦出來的聚焦光斑直徑越小,所以在要求打標特別精細的場合,我們會考慮使用入射光瞳大一些的場鏡,如精細打標和振鏡式焊接。

掃描范圍:場鏡能掃描到的范圍越大,當然越受使用者的歡迎。但是如果增加掃描范圍,聚焦光點變大,失真度也要加大。另外加大掃描范圍,場鏡焦距和工作距也要加大。工作距離的加長,必然導致激光能量的損耗。還有聚焦后的光斑直徑跟焦距成正比,這意味著加大掃描范圍,聚焦光斑直徑跟著加大,光斑聚得不夠細,激光的功率密度下降非??欤üβ拭芏雀獍咧睆降?次方成反比),不利于加工。所以使用者要根據不同的加工面積選用最適合的場鏡,或者備用幾個不同掃描范圍的場鏡。

焦距:跟工作距離有一定關系,但是不等于工作距離。 聚焦光斑直徑:對于入射激光束直徑D、場鏡焦距F和光束質量因子Q的掃描系統,聚焦光斑直徑d = 13.5QF/D (mm)。所以用擴束鏡可以得到更小的聚焦光斑。

YAG激光場鏡特點

1。擁有自身設計的獨特焦距,打出的光斑細小,打標精確。

2。保證打標精度的基礎上更能延長配件使用壽命,減少拆裝調試的麻煩。

3。場鏡全部采用單片式鏡片,在保證精度的情況下,更降低企業的成本。

華鵬艾偉YAG激光場鏡K9系列規格型號

商品編碼 商品名稱 規格型號 計量單位
D1.001 YAG場鏡1064nm 50*50 F=63mmWD=78
D1.002 YAG場鏡1064nm 70*70 F=100mmWD=114.6
D1.003 YAG場鏡1064nm 90*90 F=130mmWD=144
D1.004 YAG場鏡1064nm 110*110 F=160mmWD=176
D1.005 YAG場鏡1064nm 145*145 F=210mmWD=232
D1.006 YAG場鏡1064nm 150*150 F=225mmWD=248
D1.007 YAG場鏡1064nm 175*175 F=254mmWD=283
D1.008 YAG場鏡1064nm 200*200 F=290mmWD=324
D1.009 YAG場鏡1064nm 230*230 F=330mmWD=355
D1.010 YAG場鏡1064nm 250*250 F=380mmWD=414
D1.011 YAG場鏡1064nm 300*300 F=420mmWD=465



以上只是YAG場鏡1064nm激光打標場鏡簡單介紹,如需要更詳細的YAG場鏡1064nm激光打標場鏡資料信息,請聯系華鵬艾偉對應銷售人員。
